- Modular altamente padrão projetado: os produtos são facilmente conectados e acionados por diferentes tipos de motores ou outros tipos de energia de entrada. O mesmo tipo de motor de engrenagem pode ser adaptado aos poderes opcionados dos motores. Portanto, é fácil realizar soluções diferentes para requisitos variados.
- Proporção: apresentou muitos índices divididos e uma ampla gama deles. Razões finais muito grandes podem ser obtidas por meio de unidades combinadas para atingir velocidades de saída extremamente baixas.
- Arranjo de montagem: nenhuma limitação estrita ao acordo de montagem.
- Dimensão compacta de alta resistência: as caixas são feitas de ferro fundido de alta resistência. Engrenagens e engrenagens do eixo são finalizadas com um processo de carburismo a gás e aterramento preciso para obter sequencialmente a alta capacidade de carregamento de um determinado volume.
- Vida de serviço longo: sob a condição de selecionar com precisão o tamanho do tipo e a manutenção e o uso normais, os principais componentes (exceto aquelas peças facilmente desativadas) podem durar até mais de 25.000 horas. As peças com deficiência de Easi-Ly incluem óleo lubrificante, vedações de óleo e rolamentos.
- Baixo ruído: todos os componentes -chave são finalizados por usinagem precisa, montagem precisa e, finalmente, testados e, portanto, é atingido um ruído bastante baixo.
- Alta eficiência: a eficiência da unidade de engrenagens pode atingir 95%e a eficiência da unidade de engrenagem de worm pode atingir 89%.
- Grande capacidade de carregamento radial.
- Capacidade de carga axial de até 5% da carga radial.
-

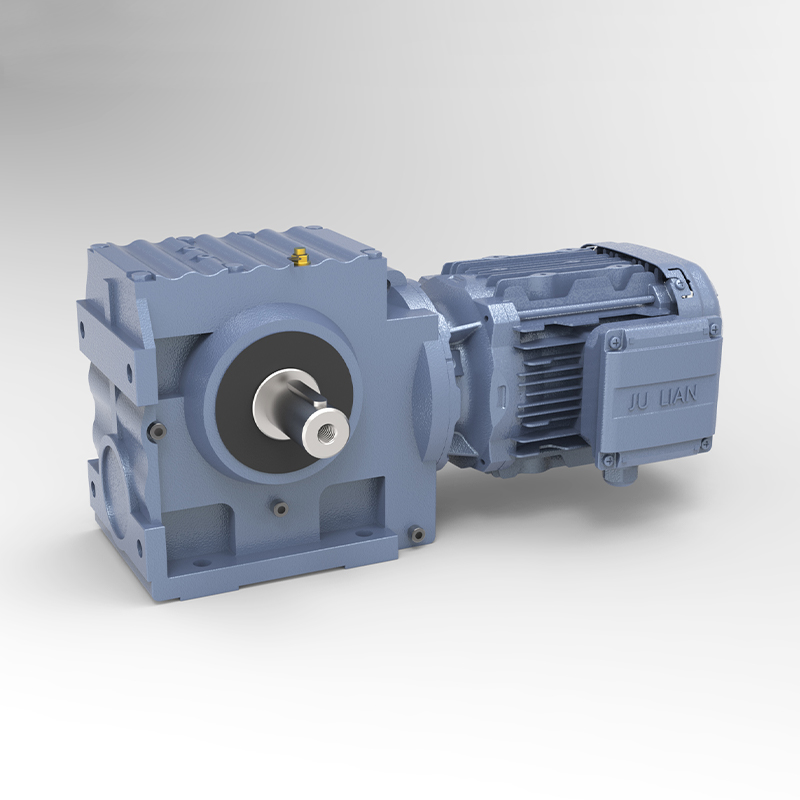

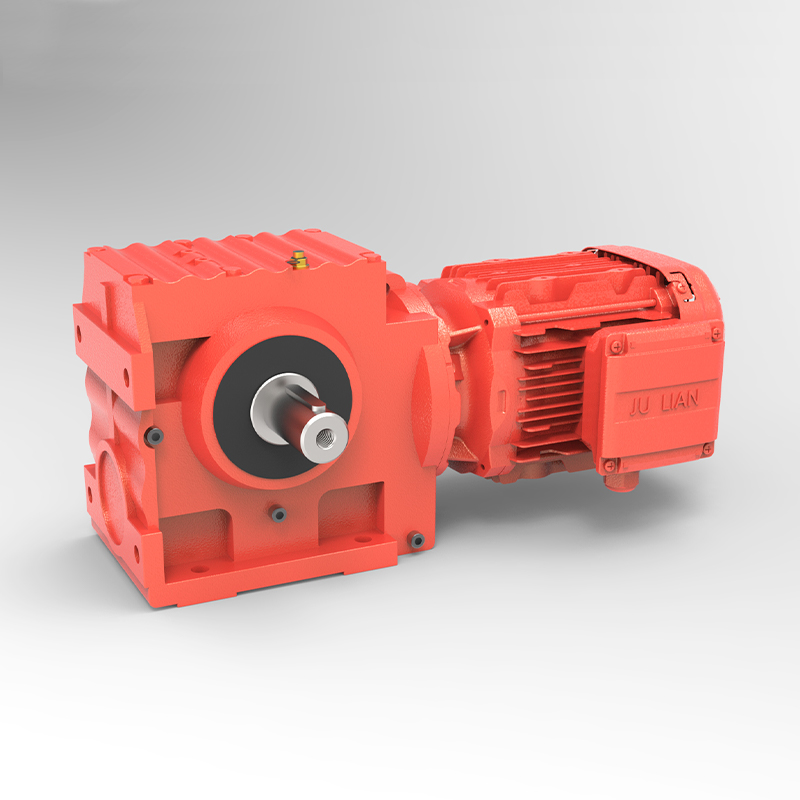

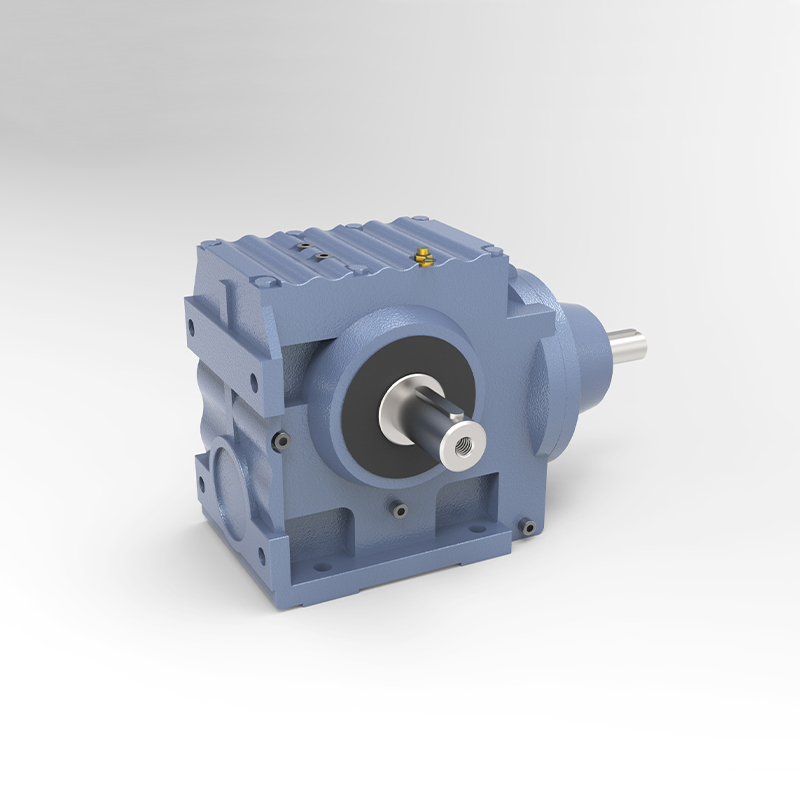

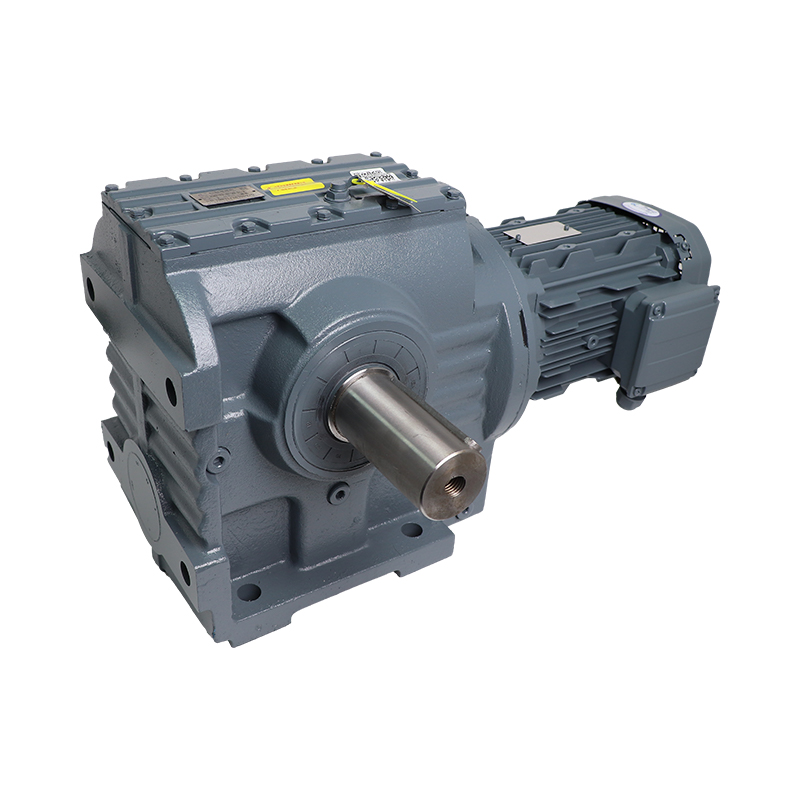

Unidades de engrenagem helicoidal montada no pé com eixo sólido.
-

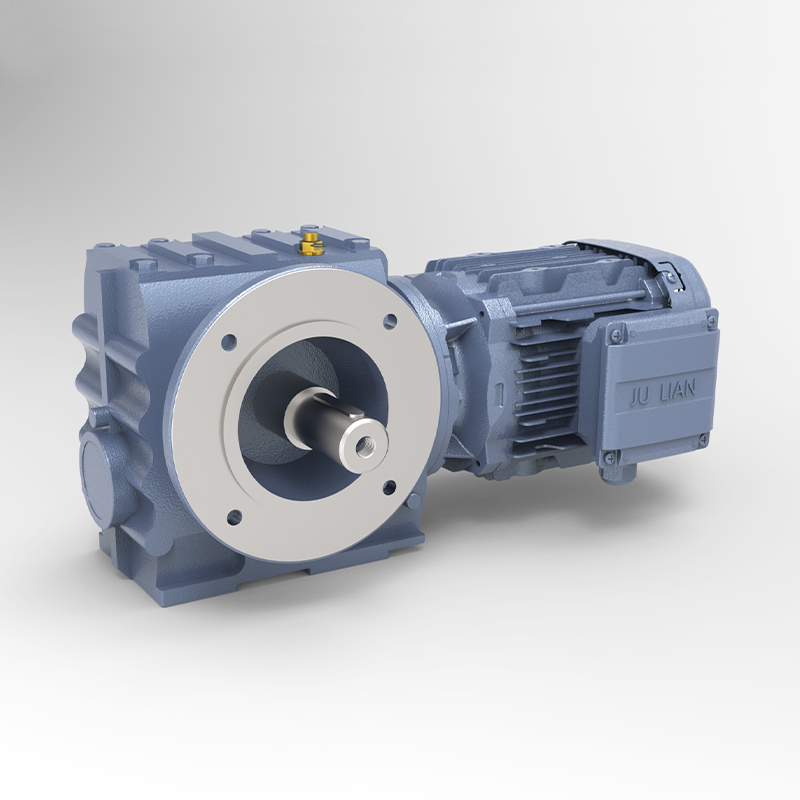

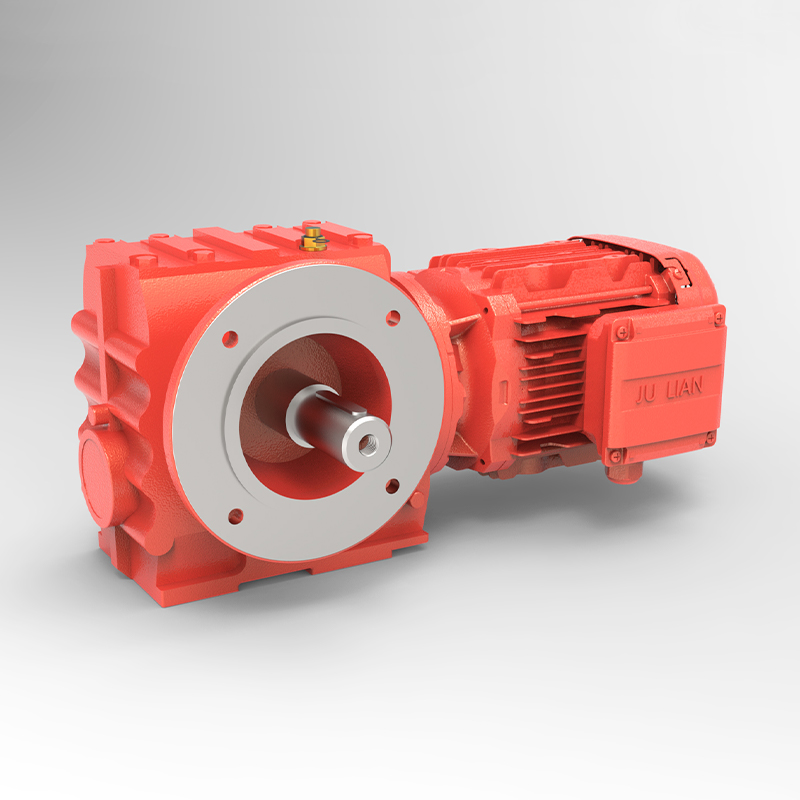

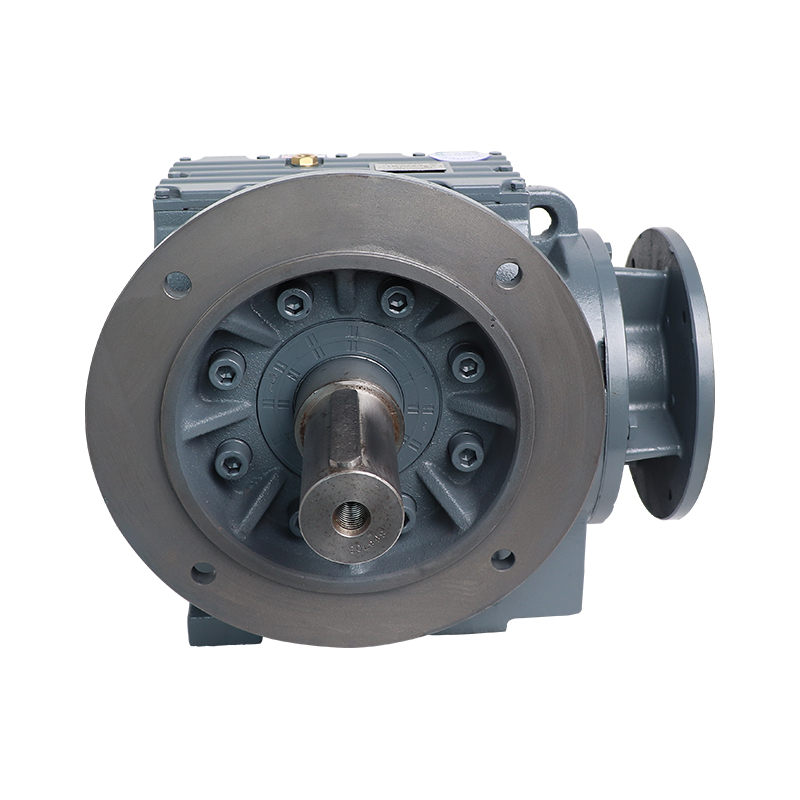

Unidades de engrenagem helicoidal montada no flange b5 com eixo sólido.
-

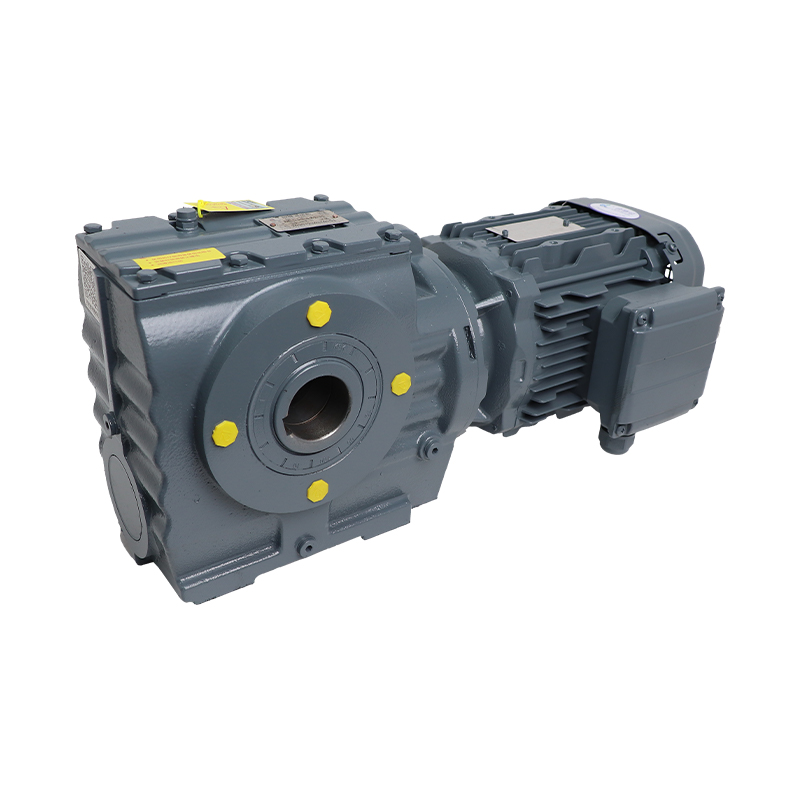

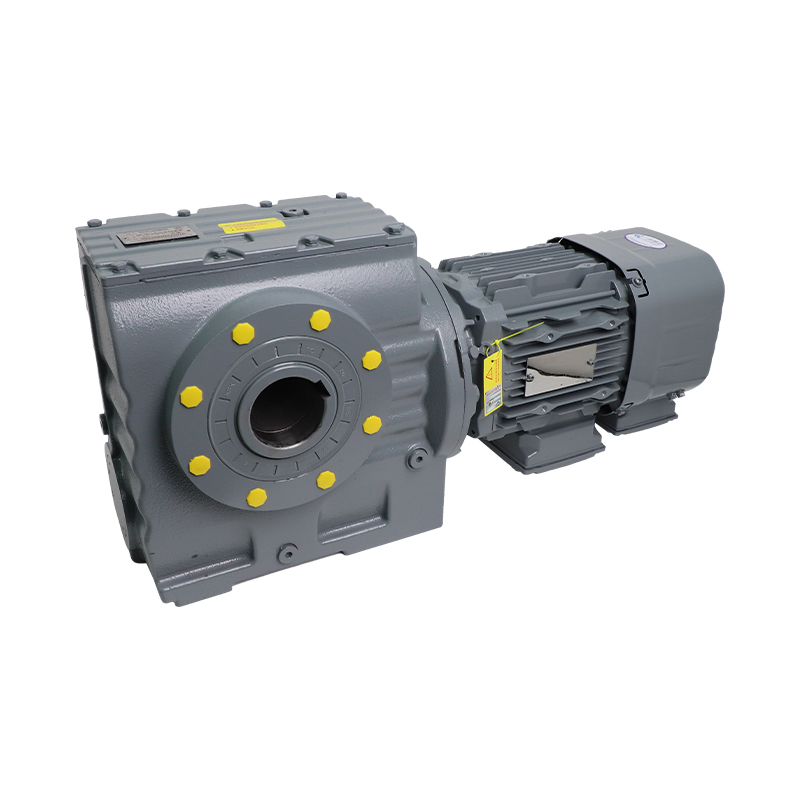

Unidades de engrenagem de worm helicoidal com eixo oco.
-

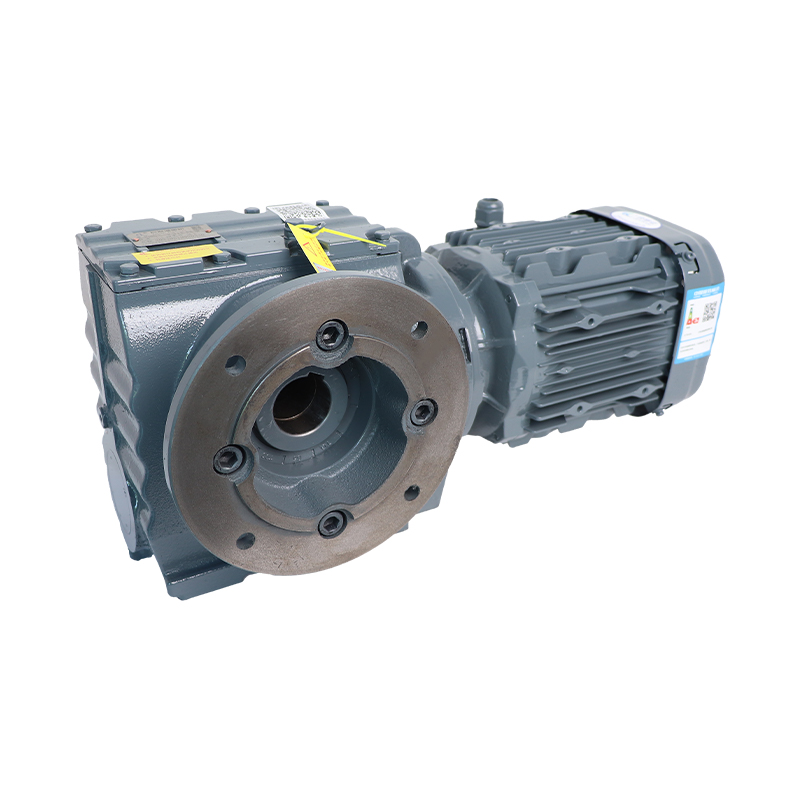

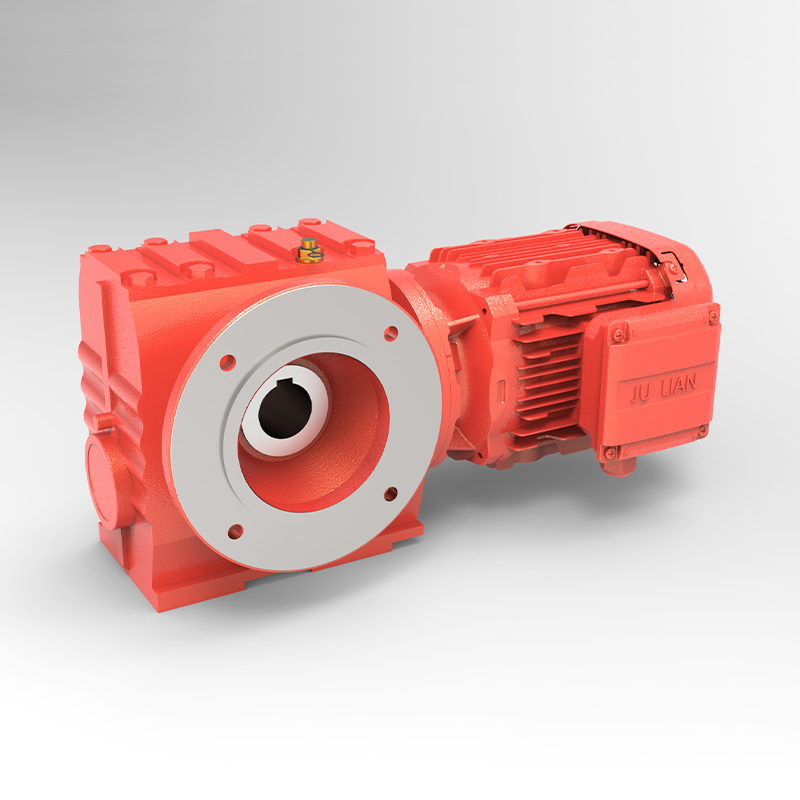

Unidades de engrenagem helicoidal montada no flange b5 com eixo oco.
-

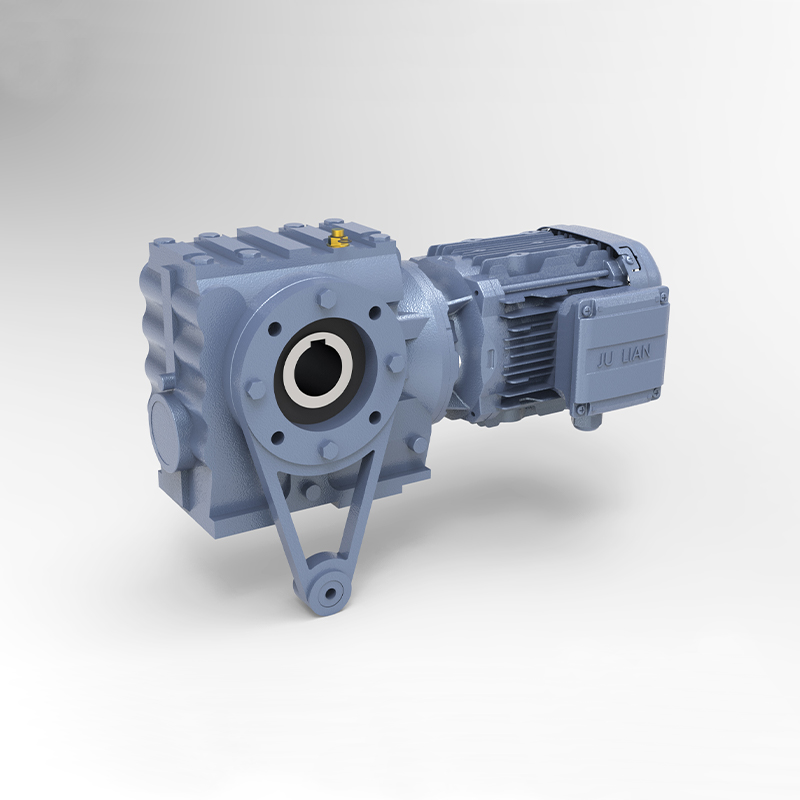

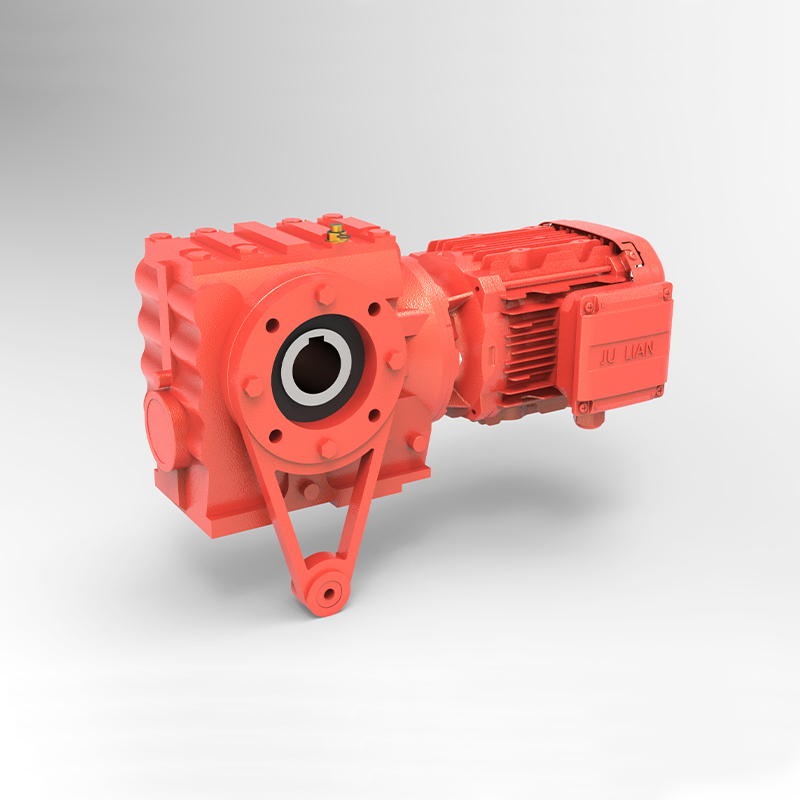

Unidades de engrenagem helicoidal montada em braço de torque com eixo oco.
-
INSTRA
-

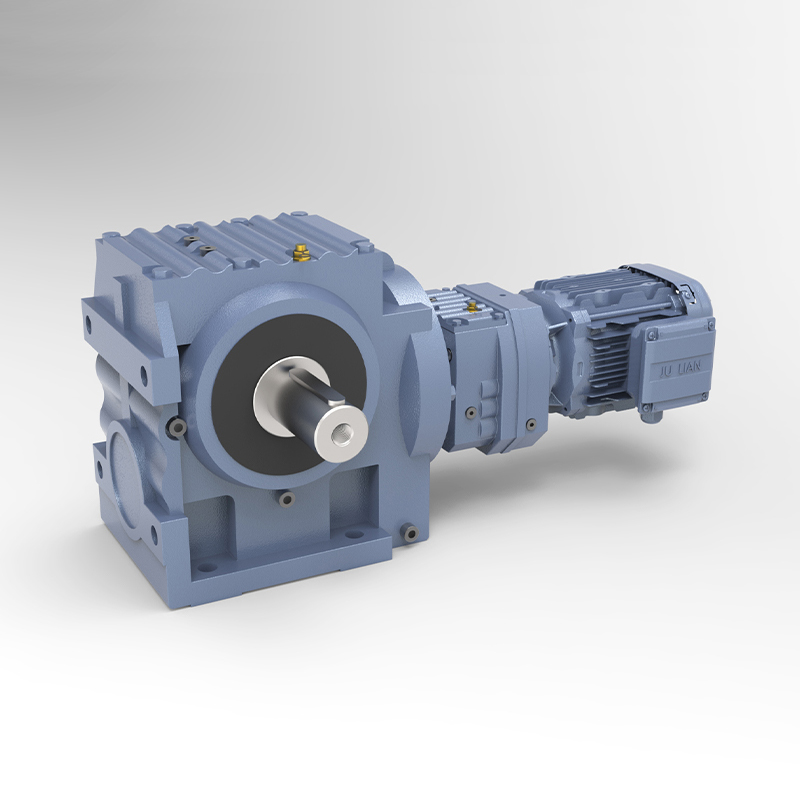

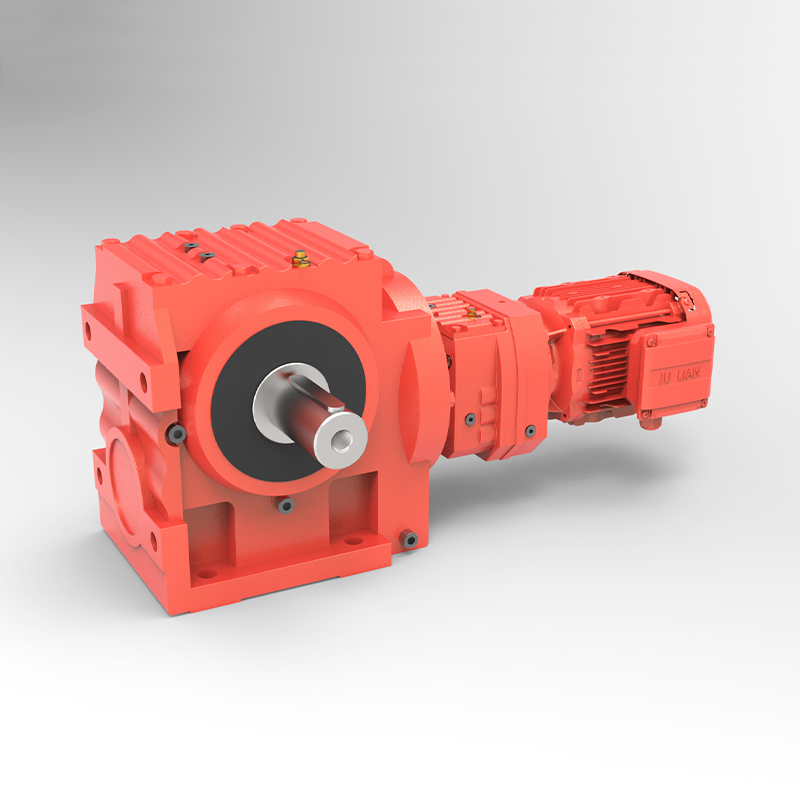

Tipos combinados de série JS e Série Jr.
Modeloo | Dimensões de montagem do pé | Altura central | Diâmetro do eixo de saída | Comprimento do eixo | Largura da chave plana | Flange Stop | Distância do orifício do parafuso do flange (mm) | Diâmetro externo do flange (mm) | Orifícios de montagem do flange (mm) | Power (KW) | Razão de velocidade
| Torque máximo permitido
|
JS/SF37 | 63*90 | 80 | 20 | 40 | 6 | φ110/80 | φ130/100 | φ160/120 | 4-9/4-36.6 | 0,12 ~ 1,1 | 7.57 ~ 154.71 | 87 |
JS/SF47 | 80*100 | 100 | 25 | 50 | 8 | φ110 | φ130 | φ160 | 4-99 | 0,12 ~ 1,5 | 8.04 ~ 201 | 170 |
JS/SF57 | 100*110 | 112 | 30 | 60 | 8 | φ130 | φ165 | φ200 | 4-1111 | 0,18 ~ 3 | 8.04 ~ 201 | 300 |
JS/SF67 | 130*130 | 140 | 35 | 70 | 10 | φ130 | φ165 | φ200 | 4-1111 | 0,25 ~ 5,5 | 7.79 ~ 217.41 | 520 |
JS/SF77 | 135*150 | 180 | 45 | 90 | 14 | φ180 | φ215 | φ250 | 4-113.5 | 0,55 ~ 7,5 | 8.06 ~ 256.47 | 1220 |
JS/SF87 | 180*200 | 225 | 60 | 120 | 18 | φ250 | φ300 | φ350 | 4-117.5 | 0,75 ~ 15 | 8.81 ~ 288 | 2300 |
JS/SF97 | 235*250 | 280 | 70 | 140 | 20 | φ350 | φ400 | φ450 | 8-117.5 | 1,5 ~ 22 | 9.19 ~ 286.4 | 4000 |
JS/SF100 | 570*300 | 390 | 90 | 170 | 25 | φ350 | φ400 | φ450 | 8-117.5 | 2.2 ~ 30 | 22.39 ~ 271.63 | 6500 |
Model | Dimensões de montagem do pé (mm) | Altura central (mm) | Diâmetro de orifício maior (mm) | Largura de chave de abertura maior (mm) | Diâmetro de orifício menor (mm) | Largura da chave de abertura menor (mm) | Power (KW)
| Razão de velocidade | Torque máximo permitido |
JKF37 | / | 82 | 20 | 6 | / | / | 0,12 ~ 1,1 | 7.57 ~ 154.71 | 87 |
JKF47 | 60*87 | 100 | 30 | 8 | 25 | 8 | 0,12 ~ 1,5 | 8.04 ~ 201 | 170 |
JKF57 | 60*117 | 112 | 35 | 10 | 30 | 8 | 0,18 ~ 3 | 8.04 ~ 201 | 300 |
JKF67 | 88*152 | 140 | 45 | 14 | 40 | 12 | 0,25 ~ 5,5 | 7.79 ~ 217.41 | 520 |
JKF77 | 102*170 | 180 | 60 | 18 | 50 | 14 | 0,55 ~ 7,5 | 8.06 ~ 256.47 | 1220 |
JKF87 | 118*225 | 225 | 70 | 20 | 60 | 18 | 0,75 ~ 15 | 8.81 ~ 288 | 2300 |
JKF97 | 160*248 | 280 | 90 | 25 | 70 | 20 | 1,5 ~ 22 | 9.19 ~ 286.4 | 4000 |
JKF107 | / | 340 | 100 | 28 | 90 | 20 | 2.2 ~ 30 | 22.39 ~ 271.63 | 6500 |
![]() | ![]() | ![]() | ![]() |

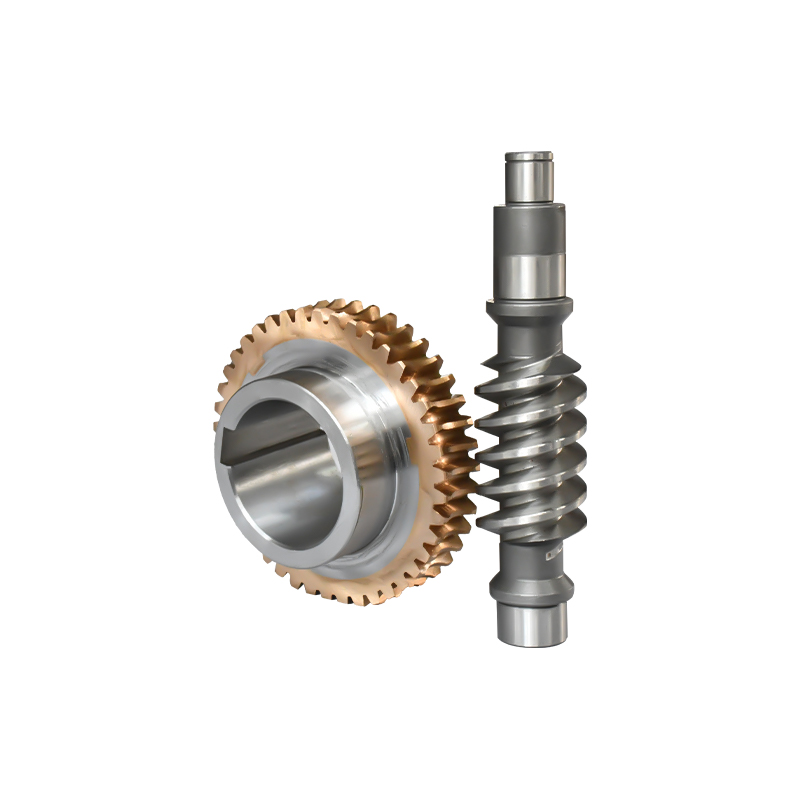

Engrenagem de precisão Feito de aço de engrenagem 20crmnti, carburismo a gás e apagamento do processo de moagem fina, precisão de moagem de engrenagem do nível 6, forte resistência ao desgaste, alta dureza, alta capacidade de carga por unidade de volume | Eixo de engrenagem Feito de aço de engrenagem 20crmnti, extinto e de precisão, com forte capacidade de rolamento | Turbina Feito de material 12-2 de bronze de lata, alta dureza, resistente ao desgaste e resistente à corrosão. | Gabinete HT200 Cinzento cinza, ferro fundido de alta resistência, cavidade interna limpa e livre de rebarbas |
![]() | ![]() | ![]() | |
Eixo de saída Feito de material de 40cr, temperado e tratado pelo calor, com alta dureza e capacidade de rolamento mais forte | Rolamentos As marcas são rolamentos luozhou ou wafangdian, que têm as características de baixo ruído, baixo atrito, boa carga e velocidade rápida. | Motor Feito de bobina pura de cobre, folha de aço de silício, laminado a frio 800, baixa perda, resistência de alta temperatura, aumento de temperatura pequena, potência forte, uma camada de iniciadores de várias camadas de tinta isolante molecular de alta densidade, isolamento eficaz e à prova de poeira, forte durabilidade e longa vida longa $. |
- MOQ: 1 conjunto
- Método de embalagem: Polywood
- Entrega Liga de entrega: 7-25 dias
- Termos de pagamento: FOB, CIF, CFR
- Método de pagamento: T/T ou L/C
- Porta de envio: Xangai ou Ningbo
Período de garantia 12 meses. GRADE DE ABULHAMENTO CKC220# óleo de engrenagem de carga média.
